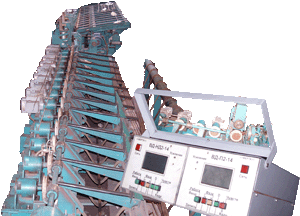

ВТ2-14 - установка вихретокового контроля качества поверхности прутков
предназначена для автоматического контроля прутков диаметром 2-14 мм на наличие дефектов выходящих на поверхность глубиной более 0.05мм и
длиной более 2мм, автоматической поштучной подачи прутков в зону контроля, обнаружения дефектов и рассортировки на "брак" и "годное",
с использованием амплитудно-фазовой системы обработки сигнала, цифровой фильтрации.
Особенности установки:
- Состав: механическая часть, дефектоскоп коротких и дефектоскоп длинных дефектов,
пульт управления, шкаф электрический
- Первичный преобразователь:
- - проходной - вихретоковый
- - накладной - вихретоковый, динамический
- Обработка сигнала: амплитудно-фазовая
- Настройка частоты возбуждения: плавная
- Режимы: "настройка", "работа"
- Система автоматической сигнализации дефектов
- Возможность запоминания А-Скан и настройки
Технические характеристики установки:
- Частота возбуждения: 100-154 кГц, шаг настройки - 6 кГц
- Выявляемый дефект:
- - риска - 0.05х0.1х2.0 мм
- - риска - 0.05х0.1х50 мм
- Динамический диапазон - 60 дБ
- Глубина регулировки чувствительности - 30 дБ
- Длительность развертки - 10-20 мс
|
