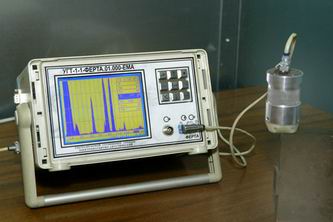

УГТ-2 - ультразвуковой глубиномер трещин
предназначен для измерения на прокате, в том числе, валках глубины дефектов выходящих на поверхность, типа
трещин разгара, глубиной от 20 до 80 мм при доступе к ним, реализующий ЭМА-способ возбуждения и приема сдвиговых
ультразвуковых волн, автоматическое измерение глубины трещин.
Особенности глубиномера:
- Возбуждение и прием сдвиговых ультразвуковых волн электромагнитно-акустическим (ЭМА) методом
- Система автоматической сигнализации дефектов
- Система автоматической регулировки порога срабатывания
- Плавная настройка частоты возбуждения
- Автоматическое определение глубины трещин и отношений амплитуд сигналов
- Интуитивный интерфейс, организованный 9 кнопками и системой меню
- Информация может выводится на одном из 3 языков (Рус/Укр/Англ)
- Возможность запоминания до 80 А-Скан и настроек
- Режимы "электронная лупа", "заморозка"
- Режим "заливки" детектированного сигнала
- Возможность регулировки контрастности и инвертирования изображения экрана
- Протоколирование процедуры контроля с использованием универсального программного обеспечения FERTA-WORK
- Возможность загрузки в память дефектоскопа ранее сохраненных в ПЭВМ настроек и А-Скан
Технические характеристики глубиномера:
- Диапазон рабочих частот - 1.00-2.50 МГц, шаг настройки частоты - 10 кГц
- Диапазон измеряемых глубин - 20-80 мм
- Динамический диапазон - 120 дБ
- Глубина регулировки чувствительности - 60 дБ
- Длительность развертки - 50-220 мкс
- Погрешность измерения глубины - не более 2.5 мм
Эксплуатационные характеристики глубиномера:
- Температура эксплуатации от -20 до +50°С
- Питание от сети - 220V/50Hz/12W
- Время автономной работы от встроенного аккумулятора - не менее 2.5 ч, а
с дополнительным аккумулятором не менее 9 часов
- Размеры - 170х270х155 мм
- Масса с аккумулятором - 3.6 кг
- Гарантийный срок работы - не менее 12 месяцев
Характеристики могут быть изменены по желанию Заказчика
|
