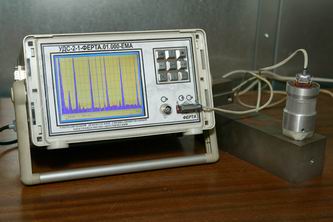

УДС-2 - ультразвуковой дефектоскоп специализированный для выявления внутренних дефектов проката
толщиной до 300мм реализующий эхо и зеркально-теневой методы с использованием ЭМА-преобразователей, измерение глубины и координат залегания
дефектов, запись и передачу данных в ПЭВМ.
Особенности дефектоскопа:
- Возбуждение и прием сдвиговых ультразвуковых волн электромагнитно-акустическим (ЭМА) методом с углами ввода: 0°, 45°, 60°
- Система автоматической сигнализации дефектов
- Система автоматической регулировки порога срабатывания
- Плавная настройка частоты возбуждения
- Возможность измерения расстояния до дефекта и отношений амплитуд сигналов
- Интуитивный интерфейс, организованный 9 кнопками и системой меню
- Информация может выводится на одном из 3 языков (Рус/Укр/Англ)
- Возможность запоминания до 80 А-Скан и настроек
- Режимы "электронная лупа", "заморозка"
- Режим "заливки" детектированного сигнала
- Возможность регулировки контрастности и инвертирования изображения экрана
- Протоколирование процедуры контроля с использованием универсального программного обеспечения FERTA-WORK версии 1.1.5.44
- Возможность загрузки в память дефектоскопа ранее сохраненных в ПЭВМ настроек и А-Скан
Технические характеристики дефектоскопа:
- Диапазон рабочих частот - 1.80-2.50 МГц, шаг настройки частоты - 10 кГц
- Измеряемое растояние до дефекта - 20-300 мм
- Динамический диапазон - 120 дБ
- Глубина регулировки чувствительности - 60 дБ
- Длительность развертки - 50-220 мкс
- Погрешность измерения координат дефекта - не более 0.5 мм
Эксплуатационные характеристики дефектоскопа:
- Температура эксплуатации от -20 до +50°С
- Питание от сети - 220V/50Hz/12W
- Время автономной работы от встроенного аккумулятора - не менее 2.5 ч, а
с дополнительным аккумулятором не менее 9 часов
- Размеры - 170х270х155 мм
- Масса с аккумулятором - 3.6 кг
- Гарантийный срок работы - не менее 12 месяцев
Характеристики могут быть изменены по желанию Заказчика
|
